Description

LiftKar HD
Monte-escalier électrique pour
charges lourdes jusqu’à 360 kg

Les charges lourdes sont des charges problématiques, en particulier lors du transport dans les escaliers. Le dos et les articulations sont fortement sollicités. Des accidents peuvent survenir. Et bien souvent, l’aide de deux ou même de trois auxiliaires est nécessaire. Avec le LiftKar HD, une personne peut transporter seule, rapidement et en toute sécurité des charges lourdes dans les escaliers. Des lourdes chaudières jusqu’aux gros rouleaux de linoléum, le LiftKar HD, vous permet de surmonter les problèmes de transport de manière fiable, souveraine et rapide. Le monte-escalier électrique de SANO est idéal pour les entreprises de logistique et de transport ainsi que pour les activités commerciales, industrielles et artisanales.

Le cœur du LiftKar HD est l’unité de levage parfaitement contrebalancée avec deux vitesses ascensionnelles et un mode continu / discontinu. Le système de freinage en bord de marche garantit un haut degré de sécurité.

Le LiftKar HD est un investissement qui s’avère rapidement rentable. Alors qu’autrefois deux ou même trois personnes peinaient à transporter les charges, une seule suffit désormais non seulement sans effort, mais aussi avec fiabilité et de manière nettement plus rapide.

pour des charges jusqu’à 360 kg

construction allégée de conception modulaire

unité de levage parfaitement contrebalancée pour travailler en toute sécurité dans les escaliers

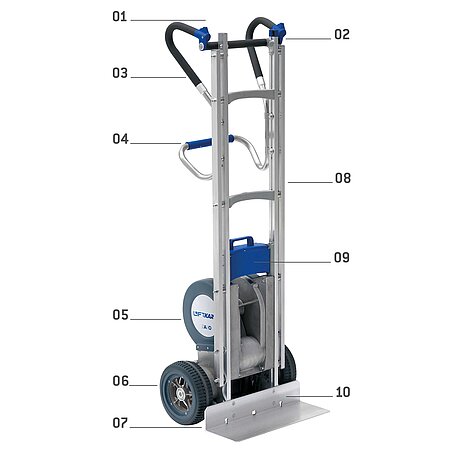

Caractéristiques

LiftKar HD

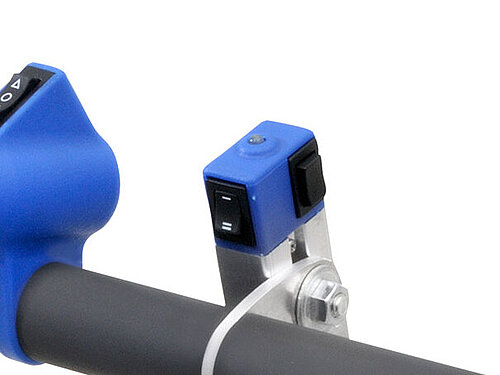

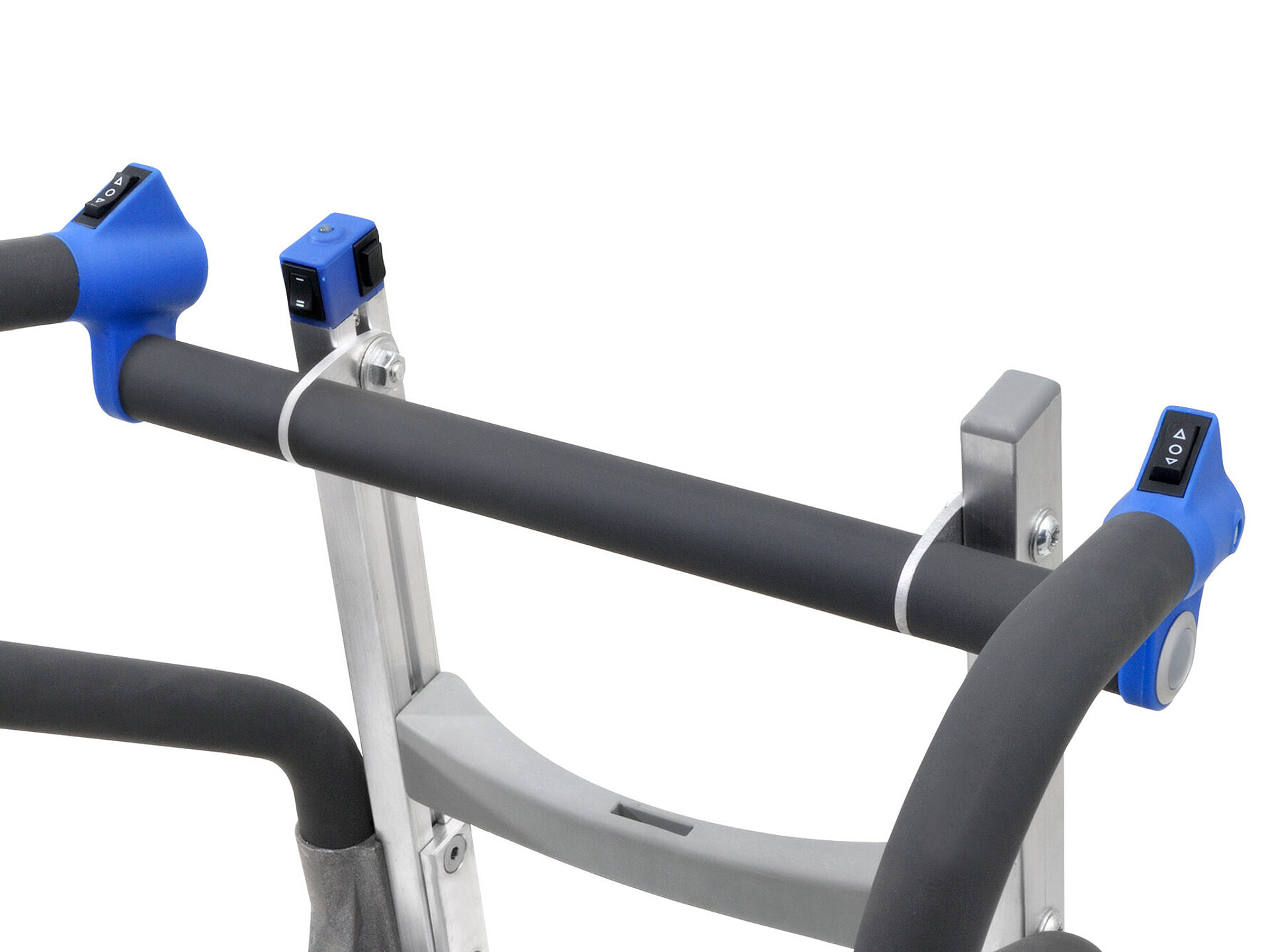

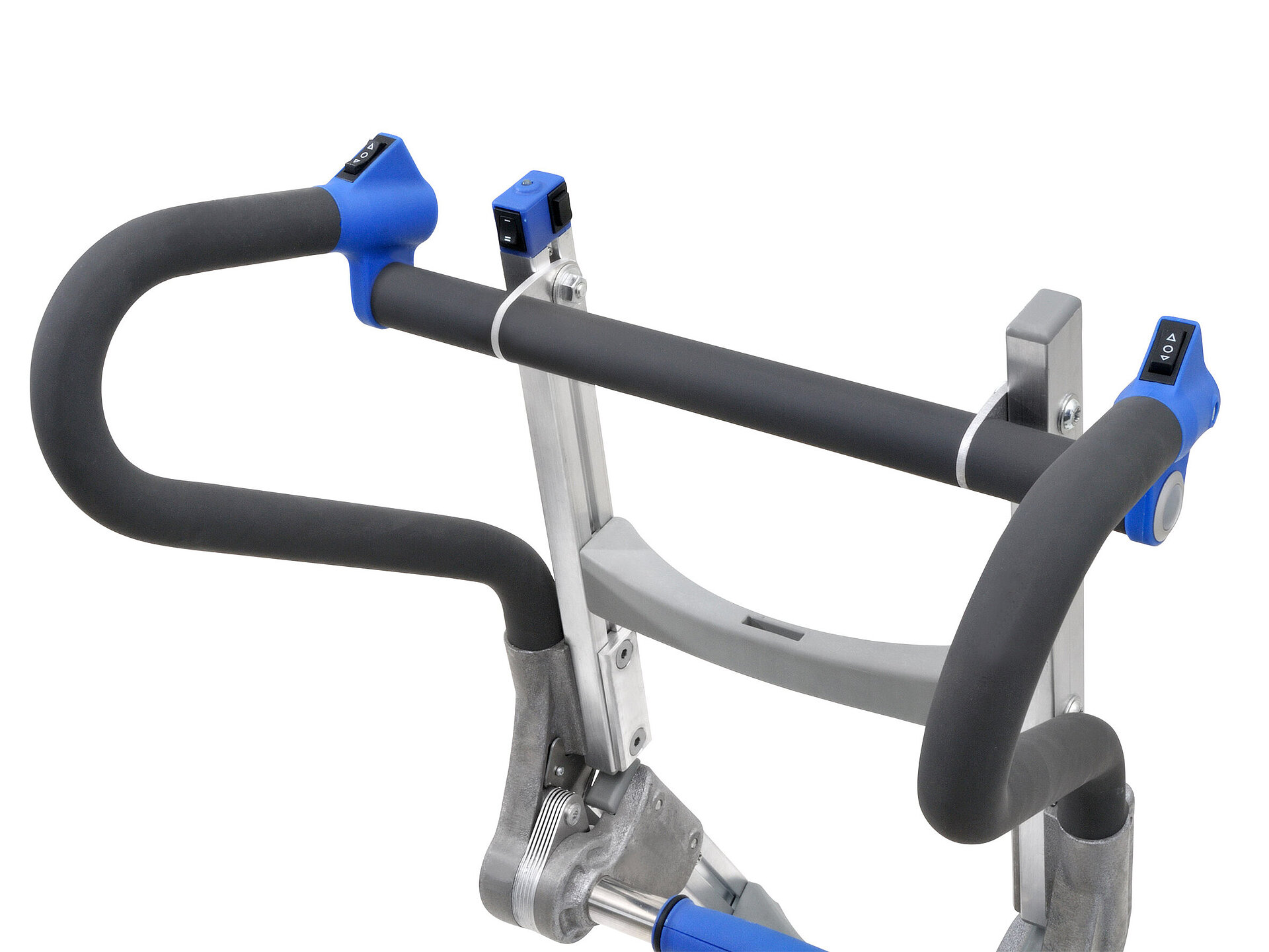

commutateurs "montée/descente"

commutateurs de montée/descente de chaque côté de la poignée pour droitiers et gauchers

LiftKar HD

boîtier de commande

Boîtier de commande central pour activer la LiftKar HD, la vitesse et la sélection de fonctionnement.
LED pour indiquer l'état de la batterie et les modes de conduite.
Placée sur le profilé de cadre gauche.

LiftKar HD

poignée supérieure

avec revêtement en gomme spéciale

LiftKar HD

poignée inférieure

une maniabilité versatile

LiftKar HD

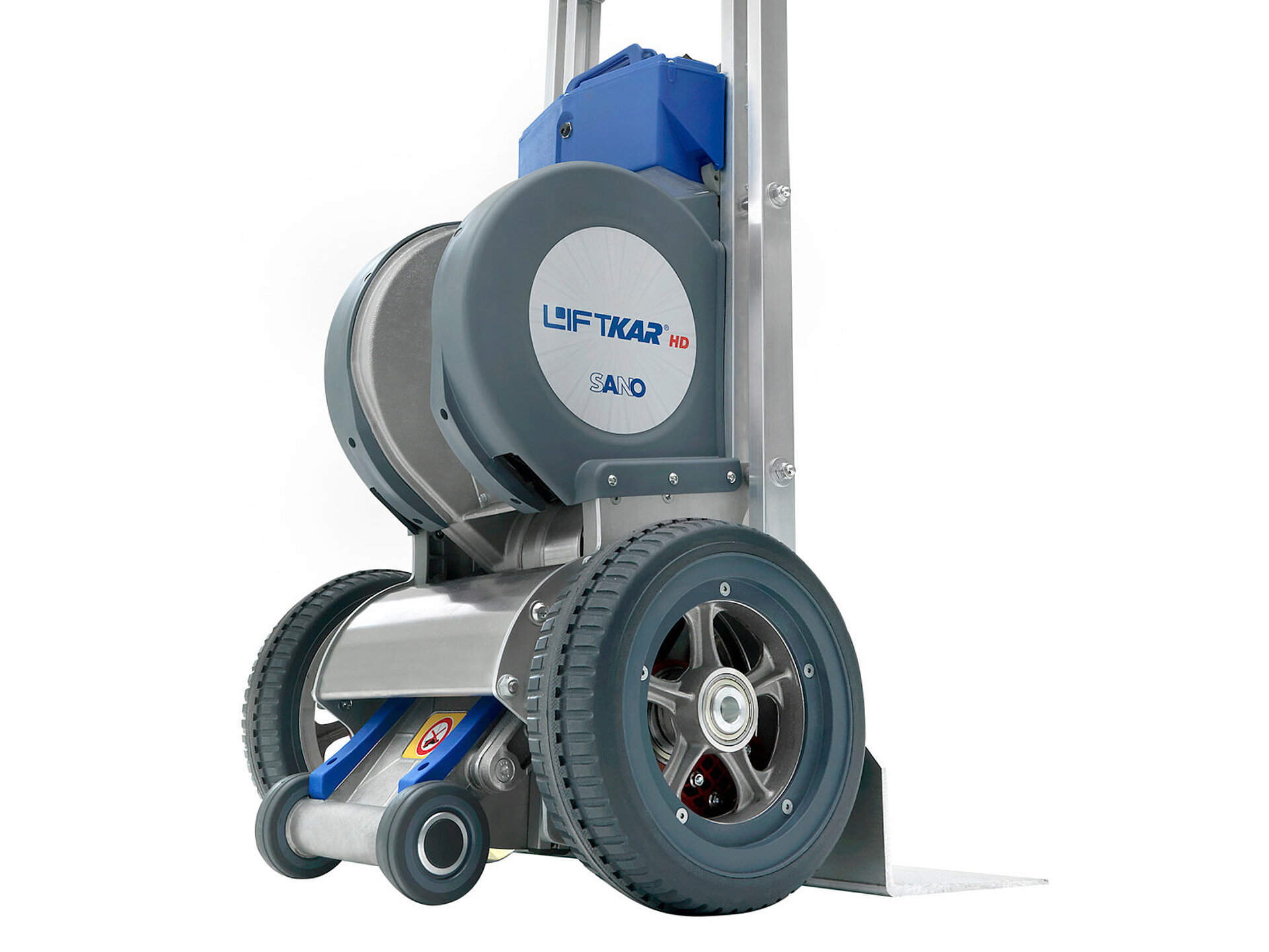

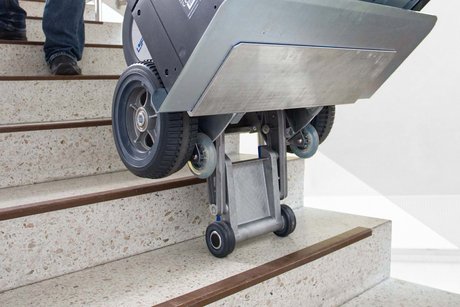

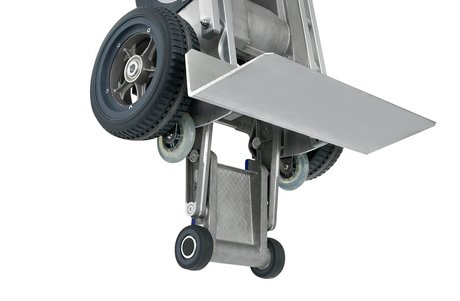

unité de levage

L’unité de levage puissante du monte-escaliers LiftKar HD

LiftKar HD

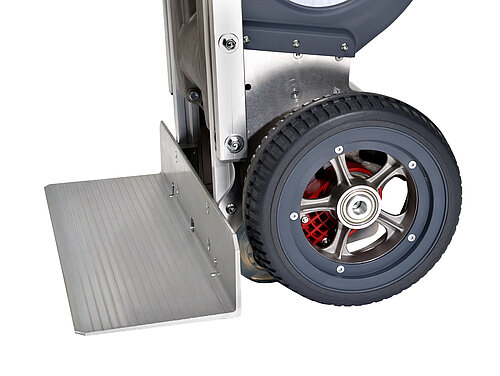

roues anticrevaison

Les roues principales des monte-escaliers LiftKar HD

LiftKar HD

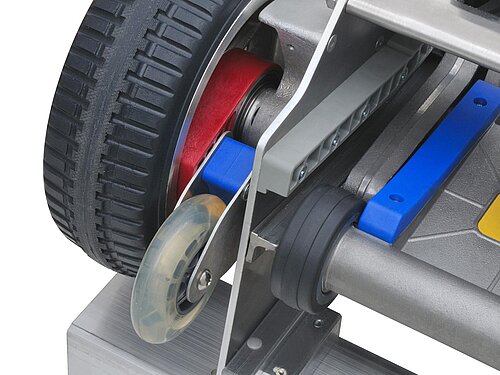

système de freinage de bord de marche intégré

Système de freinage de bord de marche particulièrement protégé dans la jante.
S'active automatiquement à la mise en marche de l'appareil.

LiftKar HD

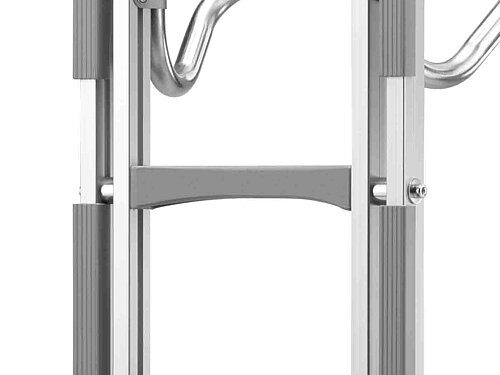

double cadre

rigidité maximale

LiftKar HD

batterie à changement rapide

La batterie à changement rapide des monte-escaliers LiftKar HD.

Poids 4 kg.

LiftKar HD

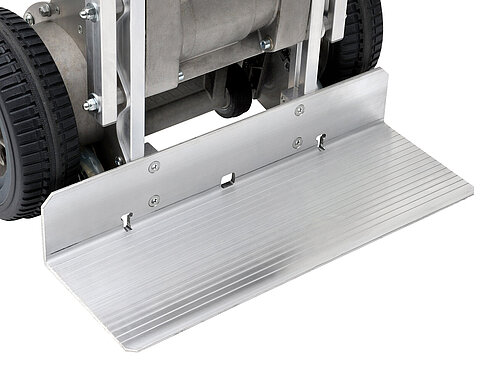

bavette

Fixation d'accessoires sans outillage

Détails
Advantages

14 avantages imbattables
qui vous convaincront

  1. pour des charges jusqu’à 360 kg

  2. pour des hauteurs de marche jusqu’à 21 cm

  3. deux modes de conduite (mode pas à pas / continu)

  4. deux vitesses de montée / descente
  5. construction allégée de conception modulaire

  6. châssis robuste avec profilés d’aluminium SANO brevetés

  7. système de freinage en bord de marche innovant, protégé à l’intérieur des jantes

  1. coupure automatique de l’alimentation

  2. poignées ergonomiques avec revêtement caoutchouté antidérapant

  3. commutateurs de montée/descente de chaque côté de la poignée pour droitiers et gauchers

  4. unité de levage parfaitement contrebalancée pour travailler en toute sécurité dans les escaliers

  5. pneus anti-crevaison

  6. bavette en aluminium à résistance élevée

  7. batterie à changement rapide 24-V

Modéles

La solution idéale pour les charges lourdes et hautes.

Qu’il s’agisse d’armoires électriques ou de distributeurs de boissons, machines à sous, chauffe-eau, ballons solaires, piles de caisses lourdes ou rouleaux de linoléum, peu importe – le LiftKar HD UNI a été spécialement conçu pour le transport de charges hautes et lourdes dans tous les types d’escalier.

Alors que le transport d’objets hauts était jusqu’ici un exercice d’équilibre difficile, le LiftKar HD UNI vient à bout de cette tâche avec avec brio grâce à son puissant moteur électriqueGrâce à son faible encombrement et à sa technologie ascensionnelle novatrice, les produits hauts et lourds se laissent transporter en toute sécurité et sans effort dans les escaliers en colimaçon et les cages d’escalier étroites.

Disponibles pour les charges maximales suivantes :

  • LiftKar HD 220 UNI: pour une charge maximale de 220 kg
  • LiftKar HD 330 UNI: pour une charge maximale de 330 kg
  • LiftKar HD 360 UNI: pour une charge maximale de 360 kg

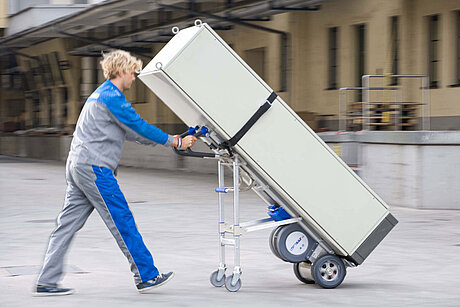

Transporter des charges hautes et lourdes de manière optimale aussi sur terrain plat.

Il est bien connu qu’après les difficultés des escaliers, il ne faut pas sous-estimer les difficultés posées par les terrains plats! - Avec le LiftKar HD DOLLY, c'est particulièrement facile et rapide. Lorsque les escaliers sont franchis, le système Dolly intégré entre en action sur terrain plat. Il n’est pas toujours question de monter ou de descendre des escaliers. Les distances à franchir jusqu’au parking ou sur le site des entreprises sont souvent longues. Grâce au système Dolly, elles sont parcourues nettement plus rapidement. Une fois les stabilisateurs dépliés, il est possible de pousser les charges sur le plat avec un minimum d’effort.

Le système est activé en un clin d'œil : il suffit de soulever le LiftKar HD, de déplier ou de rabattre le Dolly et de le bloquer. Vous passez ainsi en quelques secondes de la montée ou de la descente des escaliers au roulement sur terrain plat. Le Dolly vous permet de transporter également des charges plus hautes par des ouvertures de porte de taille courante. Lors de son utilisation sur terrain plat, par exemple sur des chantiers ou des pavés, les pneusincrevables avec une chape élastique et profilée s’avèrent très efficaces.

Disponibles pour les charges maximales suivantes :

  • LiftKar HD 220 DOLLY: pour une charge maximale de 220 kg
  • LiftKar HD 330 DOLLY: pour une charge maximale de 330 kg
  • LiftKar HD 360 DOLLY: pour une charge maximale de 360 kg

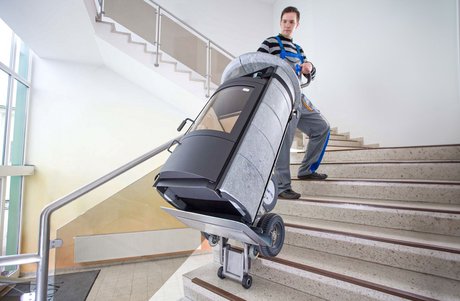

    Idéal pour le transport de marchandises lourdes et compactes.

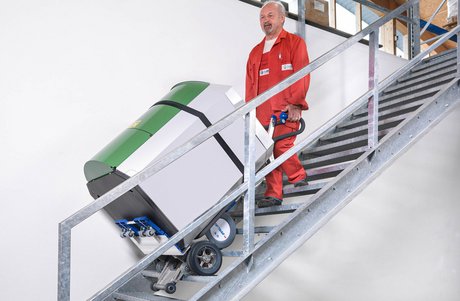

    Les photocopieurs, poêles, chaudières, conteneurs à linge, batteries pour installations téléphoniques, moteurs d’ascenseurs, etc., ont tous un point commun : ils sont lourds et compacts. Lorsque le centre de gravité de la charge se situe très bas, il faut rudement se courber pour maintenir l’équilibre. Cela se ressent bien entendu dans le dos... À moins d´utiliser le LiftKar HD FOLD pour transporter ses charges.

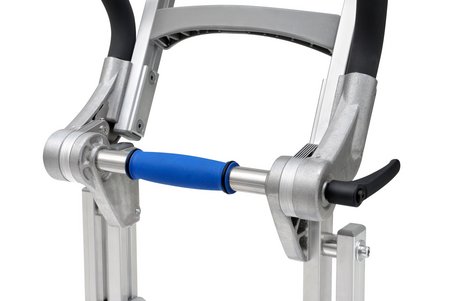

    Avec le LiftKar HD FOLD, il est possible de régler avec précision l’inclinaison des poignées en fonction de la position du centre de gravité de la charge transportée. Cela permet de manœuvrer en toute sécurité les monte-escaliers les plus chargés dans les escaliers tout se tenant droit. La manipulation est particulièrement simple : il suffit de quelques secondes pour ajuster la position de la poignée en desserrant la came de blocage qui se situe sur sa partie supérieure. Des lamelles de friction garantissent, une fois que la came a été resserrée, une fixation sûre. De plus, il est possible de réduire la hauteur du LiftKar HD FOLD en rabattant complètement la poignée. Cela permet de le transporter sans problèmes dans des véhicules de transport plus petits.

    Disponibles pour les charges maximales suivantes :

    • LiftKar HD 220 FOLD: pour une charge maximale de 220 kg
    • LiftKar HD 330 FOLD: pour une charge maximale de 330 kg
    • LiftKar HD 360 FOLD: pour une charge maximale de 360 kg

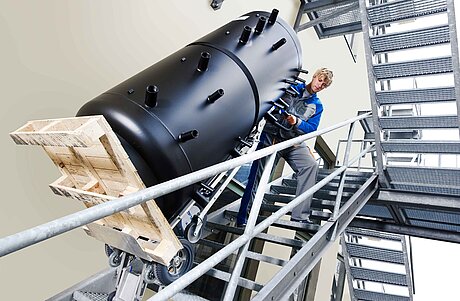

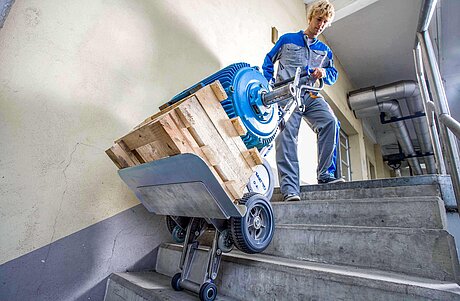

    Déplacer parfaitement des charges compactes et lourdes aussi sur terrain plat.

    Tous les avantages du LiftKar HD FOLD pour des charges compactes et lourdes dans les escaliers, le LiftKar HD FOLD DOLLY vous les offre aussi et en plus sur terrain plat. Lorsque les escaliers sont franchis, le système Dolly intégré entre en action sur terrain plat. Il n’est pas toujours question de monter ou de descendre des escaliers. Les distances à franchir jusqu’au parking ou sur le site des entreprises sont souvent longues. Grâce au système Dolly, elles sont parcourues nettement plus rapidement. Une fois les stabilisateurs dépliés, il est possible de pousser les charges sur le plat avec un minimum d’effort.

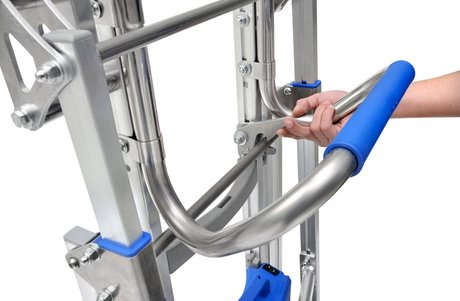

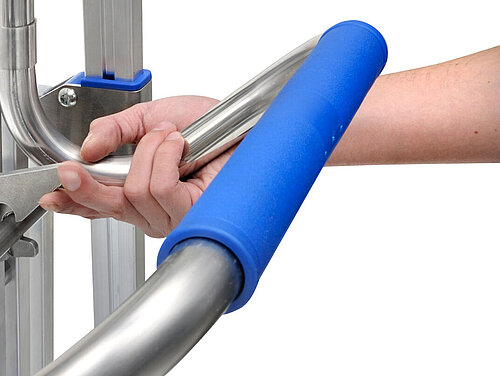

    Le système est activé en un clin d'œil: il suffit de soulever le LiftKar HD, de déplier ou de rabattre le Dolly et de le bloquer. Vous passez ainsi en quelques secondes de la montée ou de la descente des escaliers au déplacementsur terrain plat. Lors de son utilisation sur terrain plat, par exemple sur des chantiers ou des pavés, les pneusanti-crevaison avec chape élastique et profilée s’avèrent très efficaces. Le système Dolly existe pour les modèles UNI et FOLD.

    Disponibles pour les charges maximales suivantes :

    • LiftKar HD 220 FOLD DOLLY: pour une charge maximale de 220 kg
    • LiftKar HD 330 FOLD DOLLY: pour une charge maximale de 330 kg
    • LiftKar HD 360 FOLD DOLLY: pour une charge maximale de 360 kg
    Applications

    Le LiftKar HD monte-escalier dans des
    situations d'utilisation de tous les jours

    Options & accessoires

    Des options supplémentaires
    correspondant à vos besoins

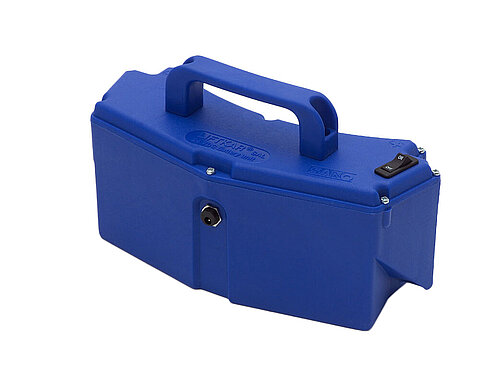

    24 VDC, 5 Ah

    Art. no. 004 110

    i

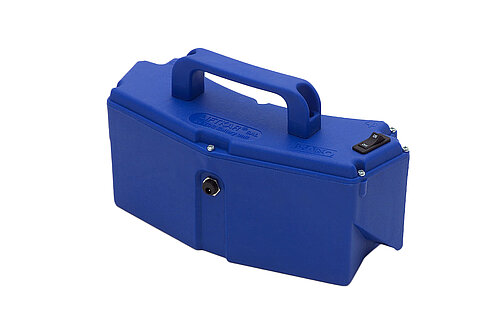

    Batterie à changement rapide BU-SAL/HD

    Équipement de série

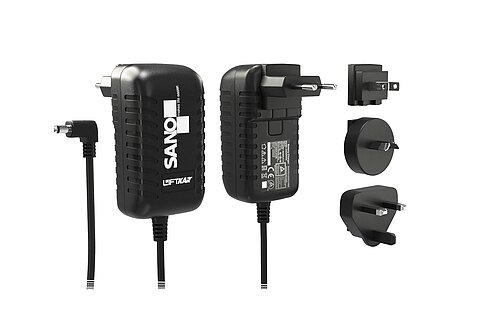

    100-230 VAC

    Réf. 045 141

    i

    Chargeur de batterie PT/SAL/HD

    Équipement de série

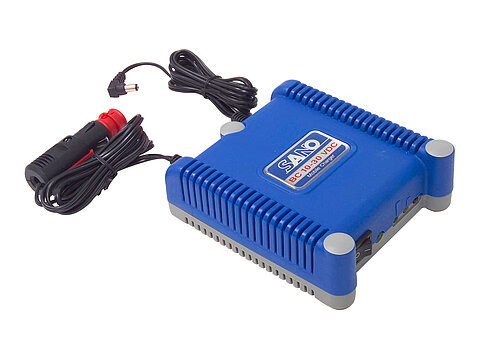

    Réf. 930 600

    i

    Chargeur véhicule BC 10-30 VDC

    Disponible en option

    Pour charger une batterie de rechange dans un véhicule
    Réf. 930 114

    i

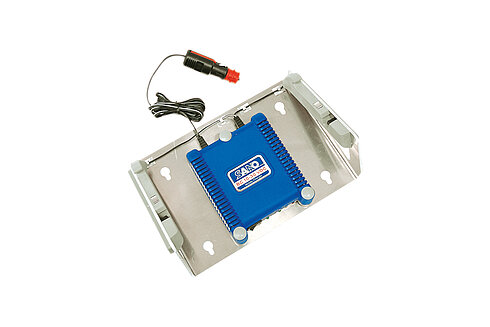

    Support pour batterie avec chargeur véhicule

    Disponible en option

    Maintien avec fiabilité la batterie dans sa position lors d’une utilisation sur terrains cahoteux

    Réf. 930 140

    i

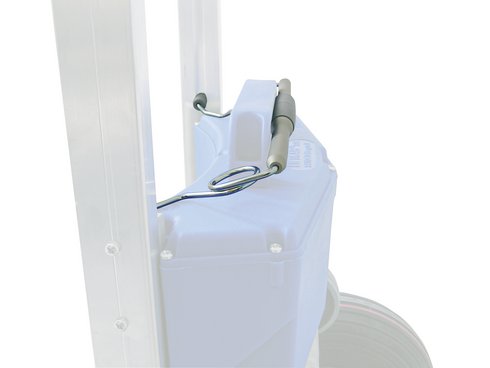

    Circlip pour batterie

    Disponible en option

    Réf. 936 001

    i

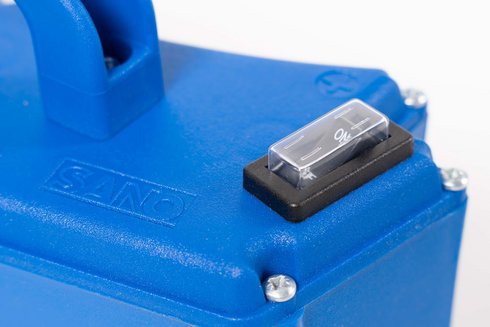

    interrupteur à bascule avec protection

    Disponible en option

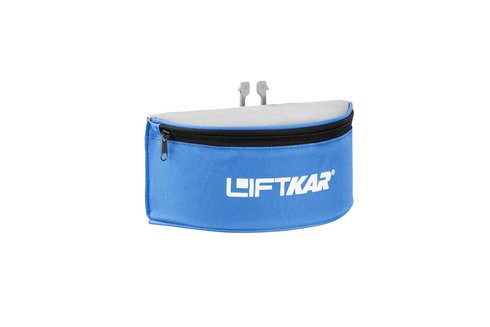

    Sac de transport y compris support, bleu

    pour sangle, chargeur, etc.

    Réf. 935 140



    Sac de transport y compris support, rouge,

    pour sangle, chargeur, etc.

    Réf. 935 146

    i

    Sac de transport y compris support

    Disponible en option

    Sangle de fixation 4,20 m / 50 mm

    Avec crochets spéciaux pour une fixation optimale de la charge et boucle d'arrimage robuste en métal.

    Réf. 930 156

    i

    Sangle de fixation 4,20 m / 50 mm

    Disponible en option

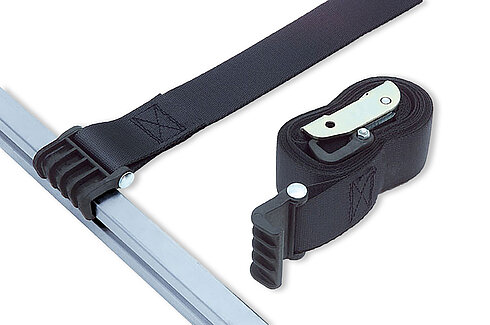

    Sangle de fixation 3,50 m / 50 mm

    Avec crochets spéciaux pour une fixation optimale de la charge et boucle d'arrimage robuste en métal.


    Réf. 930 123

    i

    Sangle de fixation 3,50 m / 50 mm

    Disponible en option

    Idéal pour faciliter le basculement de la charge

    Réf. 960 128

    i

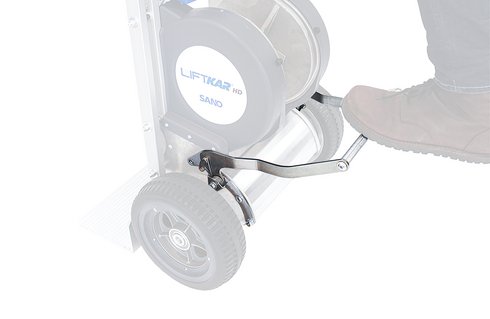

    Levier d’aide au basculement HD complet

    Disponible en option

    Plaque de protection pour NEO LiftKar HD FOLD et LiftKar HD FOLD
    Réf. 960 122

    Plaque de protection pour NEO LiftKar HD UNI, DOLLY et LiftKar HD UNI, DOLLY
    Réf. 960 123

    Plaque de protection pour NEO LiftKar HD FOLD DOLLY et LiftKar HD FOLD DOLLY
    Réf. 960 124

    i

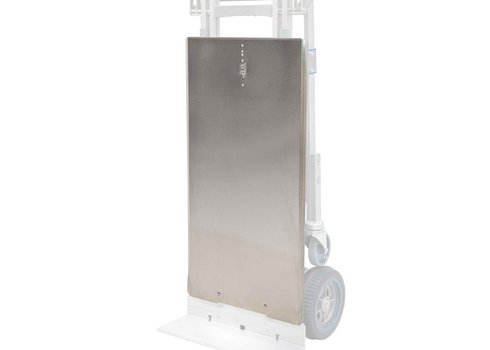

    Plaque de protection HD

    Disponible en option

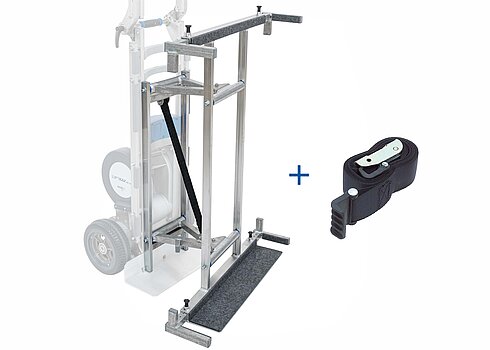

    pour des charges jusqu’à 150 kg
    Réf. 930 153

    (incl. sangle de fixation 3,50 m / 50 mm
    Réf. 930 123)

    i

    Support pour portes et panneaux HD

    Disponible en option

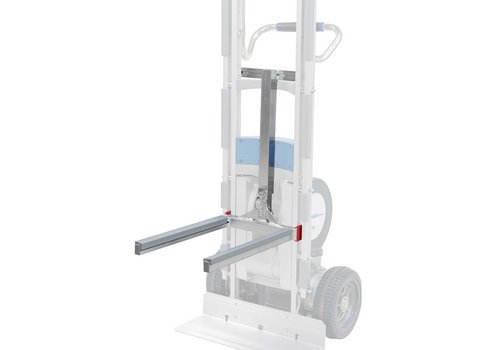

    Force portante 80 kg, max. nombre max. de chaises environ 15 pièces

    Réf. 930 183

    i

    Porte-chaises pour HD

    Disponible en option

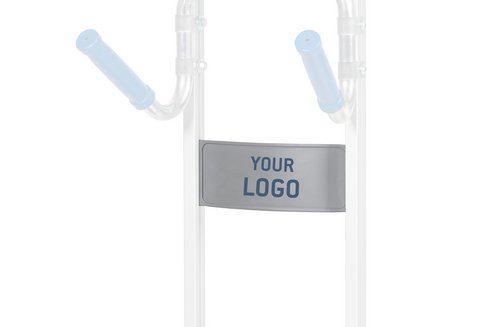

    Pour personnaliser votre monte-escaliers

    Réf. 935 100

    Exemple d'image

    i

    Panneau publicitaire

    Disponible en option

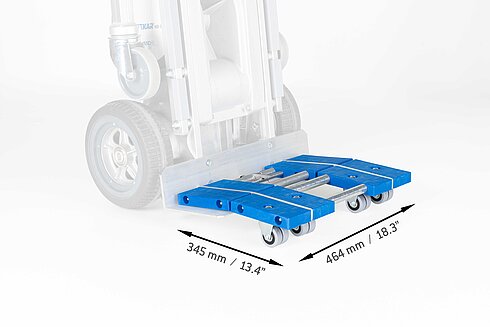

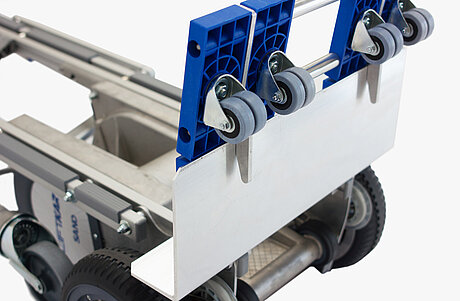

    équipé de 4 roulettes directionnelles doubles.
    largeur 464 mm x profondeur 345 mm  /  L 18.3" x P 13.6"

    Réf. 960 101

    i

    Modules pour bavette HD - Étroit

    Disponible en option

    équipé de 4 roulettes directionnelles doubles.
    largeur 535 x profondeur 345 mm  /  L. 21" x P. 13.4"

    Réf. 960 105

    i

    Modules pour bavette HD - Large

    Disponible en option

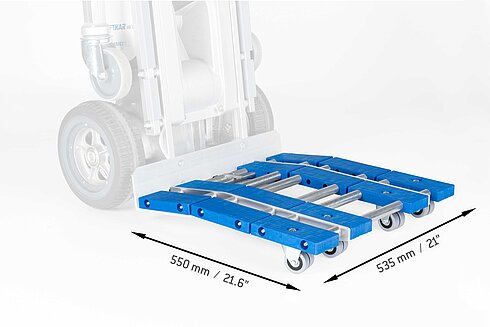

    équipé de 4 roulettes directionnelles doubles.
    largeur 535 x profondeur 550 mm  /  L. 21" x P. 21.6"

    Réf. 960 139

    i

    Modules pour bavette HD - XL

    Disponible en option

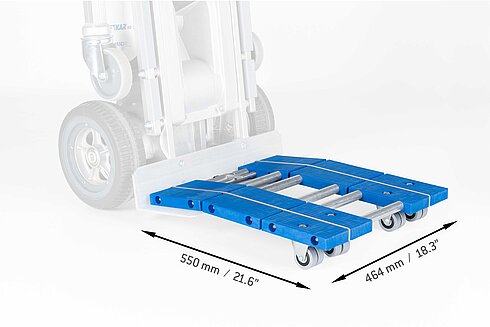

    équipé de 4 roulettes directionnelles doubles.
    largeur 464 mm x profondeur 550 mm  /  L 18.3" x P 21.6"

    Réf. 960 144

    i

    Modules pour bavette HD - XL Étroit

    Disponible en option

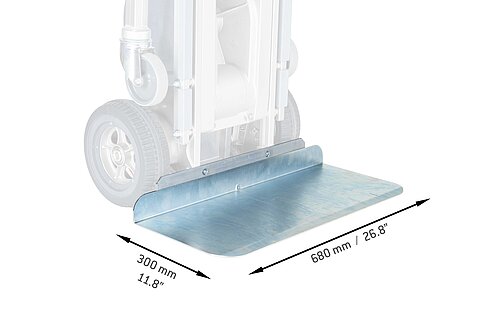

    680 mm x 300 mm  /  26.8" x 11.8"

    Réf. 960 108

    i

    Plaque à emboiter HD 680 x 300

    Disponible en option

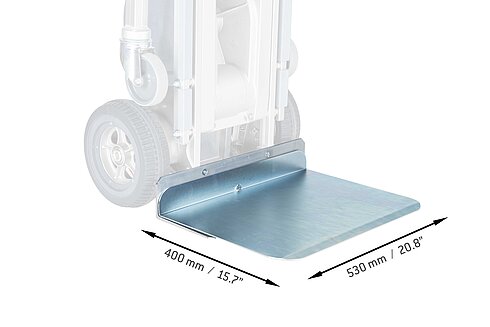

    530 mm x 400 mm  /  20.9" x 15.7"

    Réf. 960 109

    i

    Plaque à emboiter HD 530 x 400

    Disponible en option

    590 mm x 300 mm  /  23.2" x 11.8"

    Réf. 960 110

    i

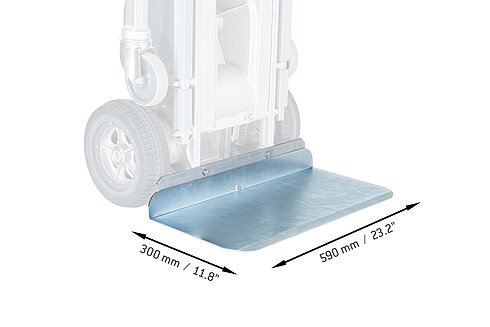

    Plaque à emboiter HD 590 x 300

    Disponible en option

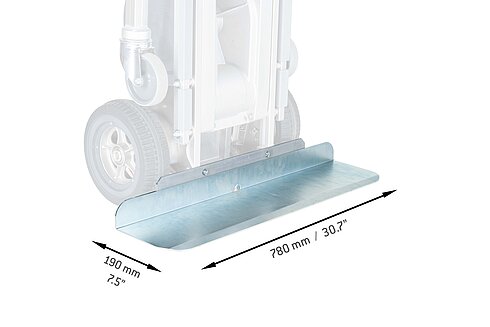

    780 mm x 190 mm  /  30.7" x 7.5"

    Réf. 960 111

    i

    Plaque à emboiter HD 780 x 190

    Disponible en option

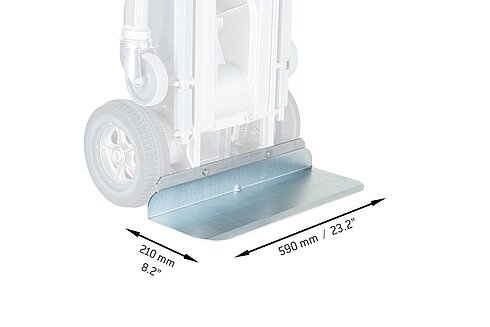

    590 mm x 210 mm  /  23.2" x 8.3"

    Réf. 960 112

    i

    Plaque à emboiter HD 590 x 210

    Disponible en option

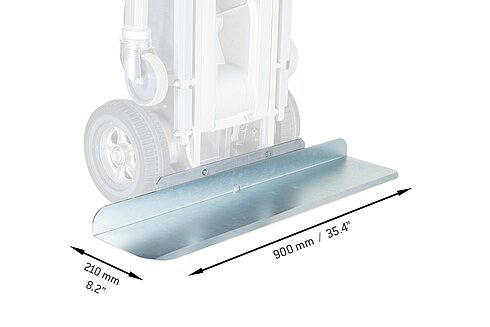

    900 mm x 210 mm  /  35.4" x 8.3"

    Réf. 960 113

    i

    Plaque à emboiter HD 900 x 210

    Disponible en option

    Réf. 960 114

    i

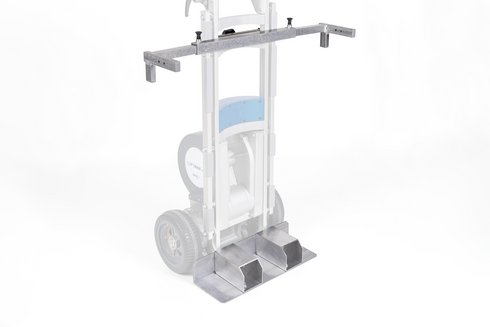

    Dispositif de transport HD pour chariot conteneurs de blanchisserie

    Disponible en option

    Au lieu de la bavette standard.

    Réf. 065 108

    i

    Bavette HD 600

    Disponible en option

    Au lieu de la bavette standard.

    Réf. 065 162

    i

    Bavette HD 650

    Disponible en option

    Au lieu de la bavette standard.

    Réf. 065 163

    i

    Bavette HD 750

    Disponible en option

    Au lieu de la bavette standard.

    Réf. 065 164

    i

    Bavette HD 800

    Disponible en option

    Spécifications techniques

    Le LiftKar HD monte-escalier
    dans des chiffres et faits

    Description

    Capacité de charge

    Capacité de charge | Pounds

    Poids de l'unité de base sans batterie
    Poids de l'unité de base sans batterie | Pounds
    Poids de la batterie
    Poids de la batterie | Pounds
    Autonomie (max.)
    Vitesse de montée (marches / min.)
    utilisation pour les escaliers en colimaçon raides et étroits
    pliable
    Transport dans les escaliers
    Transport sur des surfaces planes
    Hauteur maximale des marches

    Dimensions (hauteur/largeur/profondeur)

    Dimensions (hauteur/largeur/profondeur) | Inch

    LiftKar HD UNI
    très puissant pour des charges hautes et lourdes



    220 / 330 / 360 kg





    485 lbs / 727.5 lbs / 793.6 lbs





    34 kg





    74.9 lbs





    4 kg





    8.8 lbs



    220 / 120 / 90 marches
    9-15 / 6-10 / 6-10 [marches/min]
    -
    210 mm

    1615 / 560 / 485 mm

    63.6" / 22" / 19.1"

    LiftKar HD FOLD
    inclinaison réglable de la poignée - idéal pour des biens compacts et lourds



    220 / 330 / 360 kg





    485 lbs / 727.5 lbs / 793.6 lbs





    35 kg





    77.1 lbs





    4 kg





    8.8 lbs



    220 / 120 / 90 marches
    9-15 / 6-10 / 6-10 [marches/min.]
    210 mm

    1615 / 560 / 485 mm
    (plié 1195 / 560 / 485 mm)

    63.6" / 22" / 19.1"
    (plié 47" / 22" / 19.1")

    LiftKar HD DOLLY
    HD Uni avec des roues de support dépliables - pour de longs parcours



    220 / 330 / 360 kg





    485 lbs / 727.5 lbs / 793.6 lbs





    40 kg





    88.2 lbs





    4 kg





    8.8 lbs



    220 / 120 / 90 marches
    9-15 / 6-10 / 6-10 [marches/min.]
    -
    210 mm

    1615 / 560 / 485 mm

    63.6" / 22" / 19.1"

    LiftKar HD FOLD DOLLY
    photocopieuses, cheminées, chaudières, batteries, moteurs d’ascenseur, coffres-forts



    220 / 330 / 360 kg





    485 lbs / 727.5 lbs / 793.6 lbs





    41 kg





    90.4 lbs





    4 kg





    8.8 lbs



    220 / 120 / 90 marches
    9-15 / 6-10 / 6-10 [marches/min.]
    210 mm

    1781 / 560 / 485 mm
    (plié 1361 / 560 / 545 mm)

    70.1" / 22" / 19,1"
    (plié 53.5" / 22" / 21.4")

    Description
    Idéal pour

    Capacité de charge

    Capacité de charge | Pounds

    Poids de l'unité de base sans batterie
    Poids de l'unité de base sans batterie | Pounds
    Poids de la batterie
    Poids de la batterie | Pounds
    Autonomie (max.)
    Vitesse de montée (marches / min.)
    utilisation pour les escaliers en colimaçon raides et étroits
    pliable
    Transport dans les escaliers
    Transport sur des surfaces planes
    Hauteur maximale des marches

    Dimensions (hauteur/largeur/profondeur)

    Dimensions (hauteur/largeur/profondeur) | Inch

    LiftKar HD UNI
    très puissant pour des charges hautes et lourdes
    armoires électriques, automates de boissons, automates de jeux, grands chauffe-eau, ballons solaires, rouleaux lourds de linoléum.



    220 / 330 / 360 kg





    485 lbs / 727.5 lbs / 793.6 lbs





    34 kg





    74.9 lbs





    4 kg





    8.8 lbs



    220 / 120 / 90 marches
    9-15 / 6-10 / 6-10 [marches/min]
    -
    210 mm

    1615 / 560 / 485 mm

    63.6" / 22" / 19.1"

    NEO Liftkar HD UNI
    Fiable & robuste
    armoires électriques, automates de boissons, automates de jeux



    220 / 330 / 360 kg





    485 lbs / 727.5 lbs / 793.6 lbs





    35,5 kg





    78.2 lbs





    1,6 kg





    3.5 lbs



    700 / 500 / 500 marches
    10-15 / 6-10 / 6-10 [marches/min.]
    -
    210 mm

    1615 / 560 / 485 mm

    63.6" / 22" / 19.1"

    Description
    Idéal pour

    Capacité de charge

    Capacité de charge | Pounds

    Poids de l'unité de base sans batterie
    Poids de l'unité de base sans batterie | Pounds
    Poids de la batterie
    Poids de la batterie | Pounds
    Autonomie (max.)
    Vitesse de montée (marches / min.)
    utilisation pour les escaliers en colimaçon raides et étroits
    pliable
    Transport dans les escaliers
    Transport sur des surfaces planes
    Hauteur maximale des marches

    Dimensions (hauteur/largeur/profondeur)

    Dimensions (hauteur/largeur/profondeur) | Inch

    LiftKar HD FOLD
    inclinaison réglable de la poignée - idéal pour des biens compacts et lourds
    photocopieuses, cheminées, chaudières, batteries, moteurs d’ascenseur, coffres-forts



    220 / 330 / 360 kg





    485 lbs / 727.5 lbs / 793.6 lbs





    35 kg





    77.1 lbs





    4 kg





    8.8 lbs



    220 / 120 / 90 marches
    9-15 / 6-10 / 6-10 [marches/min.]
    210 mm

    1615 / 560 / 485 mm
    (plié 1195 / 560 / 485 mm)

    63.6" / 22" / 19.1"
    (plié 47" / 22" / 19.1")

    NEO LiftKar HD FOLD
    Pour des colis compacts et lourds
    photocopieuses, poêles, chaudières, moteurs d’ascenseur



    220 / 330 / 360 kg





    485 lbs / 727.5 lbs / 793.6 lbs





    36,2 kg





    79.8 lbs





    1,6 kg





    3.5 lbs



    700 / 500 / 500 marches
    10-15 / 6-10 / 6-10 [marches/min.]
    210 mm

    1615 / 560 / 485 mm
    (plié 1195 / 560 / 485 mm)

    63.6" / 22" / 19.1"
    (plié 47" / 22" / 19.1")

    Description
    Idéal pour

    Capacité de charge

    Capacité de charge | Pounds

    Poids de l'unité de base sans batterie
    Poids de l'unité de base sans batterie | Pounds
    Poids de la batterie
    Poids de la batterie | Pounds
    Autonomie (max.)
    Vitesse de montée (marches / min.)
    utilisation pour les escaliers en colimaçon raides et étroits
    pliable
    Transport dans les escaliers
    Transport sur des surfaces planes
    Hauteur maximale des marches

    Dimensions (hauteur/largeur/profondeur)

    Dimensions (hauteur/largeur/profondeur) | Inch

    LiftKar HD DOLLY
    HD Uni avec des roues de support dépliables - pour de longs parcours
    armoires électriques, automates de boissons, automates de jeux, grands chauffe-eau, ballons solaires, rouleaux lourds de linoléum.



    220 / 330 / 360 kg





    485 lbs / 727.5 lbs / 793.6 lbs





    40 kg





    88.2 lbs





    4 kg





    8.8 lbs



    220 / 120 / 90 marches
    9-15 / 6-10 / 6-10 [marches/min.]
    -
    210 mm

    1615 / 560 / 485 mm

    63.6" / 22" / 19.1"

    NEO LiftKar HD DOLLY
    Optimal - même sur les surfaces planes
    accumulateurs solaires, rouleaux de linoléum, piles de caisses lourdes



    220 / 330 / 360 kg





    485 lbs / 727.5 lbs / 793.6 lbs





    42 kg





    92.6 lbs





    1,6 kg





    3.5 lbs



    700 / 500 / 500 marches
    10-15 / 6-10 / 6-10 [marches/min.]
    -
    210 mm

    1615 / 560 / 485 mm

    63.6" / 22" / 19.1"

    Description
    Idéal pour

    Capacité de charge

    Capacité de charge | Pounds

    Poids de l'unité de base sans batterie
    Poids de l'unité de base sans batterie | Pounds
    Poids de la batterie
    Poids de la batterie | Pounds
    Autonomie (max.)
    Vitesse de montée (marches / min.)
    utilisation pour les escaliers en colimaçon raides et étroits
    pliable
    Transport dans les escaliers
    Transport sur des surfaces planes
    Hauteur maximale des marches

    Dimensions (hauteur/largeur/profondeur)

    Dimensions (hauteur/largeur/profondeur) | Inch

    LiftKar HD FOLD DOLLY
    photocopieuses, cheminées, chaudières, batteries, moteurs d’ascenseur, coffres-forts
    photocopiers, cast-iron stoves, boilers, batteries, lift motors, safes



    220 / 330 / 360 kg





    485 lbs / 727.5 lbs / 793.6 lbs





    41 kg





    90.4 lbs





    4 kg





    8.8 lbs



    220 / 120 / 90 marches
    9-15 / 6-10 / 6-10 [marches/min.]
    210 mm

    1781 / 560 / 485 mm
    (plié 1361 / 560 / 545 mm)

    70.1" / 22" / 19,1"
    (plié 53.5" / 22" / 21.4")

    NEO LiftKar HD FOLD DOLLY
    Poignée ergonomique réglable
    batteries pour les systèmes téléphoniques, coffres-forts



    220 / 330 / 360 kg





    485 lbs / 727.5 lbs / 793.6 lbs





    43,5 kg





    95.4 lbs





    1,6 kg





    3.5 lbs



    700 / 500 / 500 marches
    10-15 / 6-10 / 6-10 [marches/min.]
    210 mm

    1781 / 560 / 485 mm
    (plié 1361 / 560 / 545 mm)

    70.1" / 22" / 19.1"
    (plié 53.6" / 22" / 21.4")

    Downloads

    Toutes les informations au format PDF
